拉力试验机的工作原理

2019-01-26 15:19admin

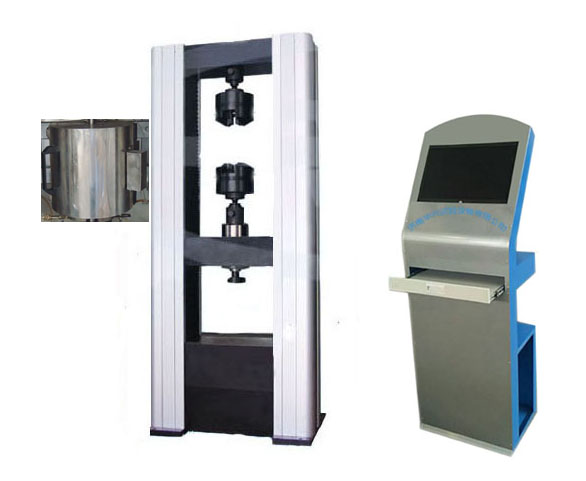

电子式拉力实验机在普通常规的电子万能实验机基础上,适用于各种金属材料及非金属材料的各项力学性能测试实验,具有强壮的数据剖析和处理功用。特点:主动停机、主动换档、主动标定、主动保存、主动操控、无级调速、过载维护、限位维护、批次实验、实时显现、曲线选择、局部放大、曲线叠加、修改格局等。电子式拉力实验机是由丈量体系、驱动体系、操控体系、及电脑等结构组成。

  1、丈量体系分变形丈量与横梁位移丈量两种方法:

  1)变形的丈量

  经过变形丈量设备来丈量,它是用来丈量试样在实验过程中发生的形变。

  该设备上有两个夹头,经过一系列传动组织与装在丈量设备顶部的光电编码器连在一起,当两夹头间的距离发生变化时,带动光电编码器的轴旋转,光电编码器就会有脉冲信号输出。再由单片机对此信号进行处理,就能够得出试样的变形量。

  2)横粱位移的丈量

  其原理同变形丈量大致相同,都是经过丈量光电编码器的输出脉冲数来获得横梁的位移量。

  2、驱动体系

  主要是用于实验机的横梁移动,其作业原理是由伺服体系操控电机,电机经过减速箱等一系列传动组织带动丝杆滚动,然后达到操控横梁移动的意图。经过改变电机的转速,能够改变横梁的移动速度。

  3、操控体系

  望文生义,就是操控实验机运作的体系,人们经过操作台能够操控拉力实验机的运作,经过显现屏能够获悉实验机的状况及各项实验参数,若该机带有电脑的话,也能够由电脑实现各项功用并进行数据处理剖析、实验成果打印。实验机同电脑之间的通信一般都是运用RS232串行通信方法,它经过计算机背后的串口(COM号)进行通信,此技术比较成熟、可靠,运用方便。

  4、电脑主机

  用来收集和剖析数据,进入实验界面后,电脑会不断收集各样实验数据,实时画出实验曲线,主动求出各实验参数及输出报表。
