轴承摩擦磨损试验机

2019-12-06 10:26admin

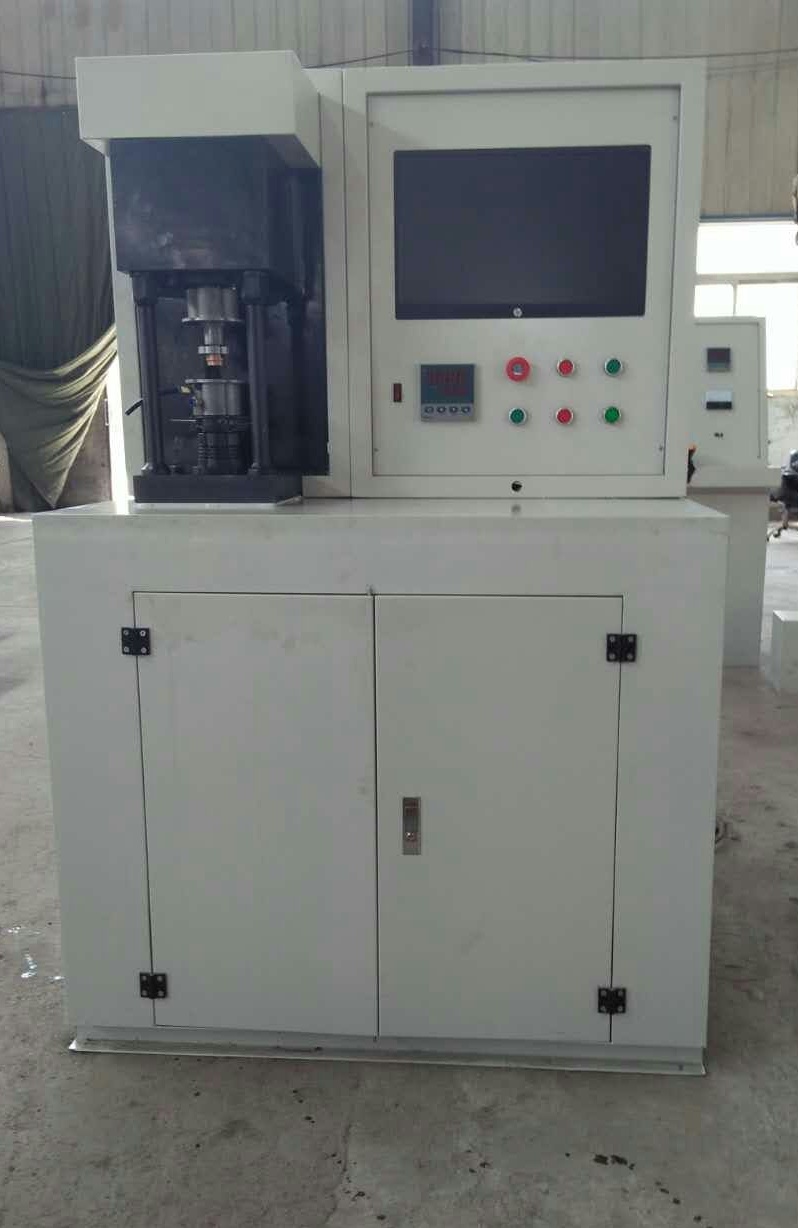

MMW—1 0A微机控制轴承摩擦磨损试验机
一、产品简介
       该试验机主要以滑动或滚动或复合摩擦的形式用于评定金属、尼龙塑料、涂层、橡胶、陶瓷、岩石、二硫化钼等工程材料及其表面改性处理后的摩擦磨损性能。可在一定条件下,在无油润滑及浸油润滑条件下对滚动轴承(推力轴承和圆锥滚子轴承)施加静态或动态轴向试验力以及改变负荷、速度、时间、摩擦配偶材料、表面粗糙度、硬度等参数的各种情况下进行试验,测定不同条件试件的温升、摩擦系数等磨损性能指标。根据用户要求可配有销盘、球盘、环块、端面等多种形式的点、线、面摩擦副,还可应用户要求或用户自行按照该机的摩擦副安装接口尺寸开发其他形式的摩擦副进行摩擦磨损的基理研究以及试验方法的研究等。该机适用于摩擦学研究和其它专业领域,在石油化工、大专院校、研究院所等部门具有广泛的用途。
二、功能特点
    该机由机座及机架、主轴及其交流伺服电机驱动系统、摩擦副盘及试样装夹装置、试验力闭环伺服系统采用电动缸施加试验力、各试验参数电子测量系统、计算机及数据采集板卡和专用控制软件等部分组成。主轴的驱动由交流伺服电机及其控制系统组成,该系统可在其整个转速范围内实现恒转矩输出,且可在极低的转速下平稳工作,这样就实现了主轴在大范围内的无级调速,满足了不同研究者的需求。
    试验力的施加采用电动缸加载闭环控制,其大小由操作者在计算机界面上设定,施加平稳、可靠,从而避免了试验力波动对试验结果的影响。为了减小试验摩擦副上下移动时的摩擦,提高摩擦力(矩)测量的精确度,此处采用直线轴承导向并由深沟球轴承支承;该机的主轴转速、转数(试验周期)、试验力、摩擦力矩(摩擦系数、摩擦力)、摩擦副温度、试验时间等参数均由计算机控制、实时采集试验数据并可绘制相应的试验曲线,可任意存储、调阅、打印输出,数据真实可靠,无人为因素影响。当任何一个参数超过预置值时,对应的报警灯亮,同时主轴停止转动。
三、主要技术参数
1、 最大试验力 :10KN;
2、轴向载荷力值范围:60-10000N无级可调;
3、试验力准确度:优于±1%;
4、试验力长时自动保持示值相对误差:≤±1%FN;
5、试验力示值回零误差:≤±1%FN;
6、加载系统:电动缸动态与静态两种方式加载;
7、摩擦力矩测量范围:0—300N.mm;(根据客户要求);
8、主轴转速范围:15—2000r/min(无级可调),转速控制精度不超过±2r/min;
9、试验周期控制范围(试验转数):1—109任意设定;
10、试验时间控制范围:1—9999 S(min);
11、可在在无油润滑及浸油润滑条件下对滚动轴承(推力轴承和圆锥滚子轴承)施加静态或动态轴向试验力,测定不同条件试件的磨损性能;
12、采用电动缸施加试验力,试验力无级加载、闭环控制、主轴转速采用交流伺服电机闭环控制,实时显示试验力、摩擦力、转速、转数、时间等参数并绘制曲线;
13、温度测量:室温~150℃;
14、轴承夹具:
A、球-盘、销-盘、环-块、盘-盘摩擦副各一套,
B、51107推力轴承专用磨损夹具和81107推力圆柱滚子轴承专用磨损夹具各一付;
15、浸油润滑装置:油盒行程≥35mm;
16、试验力控制方式:计算机闭环控制加载,能够输出动态与静态载荷,输出为梯形波、三角波、正玄波、矩形波或其它形式的一种动态载荷;
17、各试验参数均可由操作者在计算机界面上任意设定并由计算机实时控制并显示,且可绘制相应参数曲线存盘并打印输出。
