圆型试样制样机

2021-03-09 10:33admin

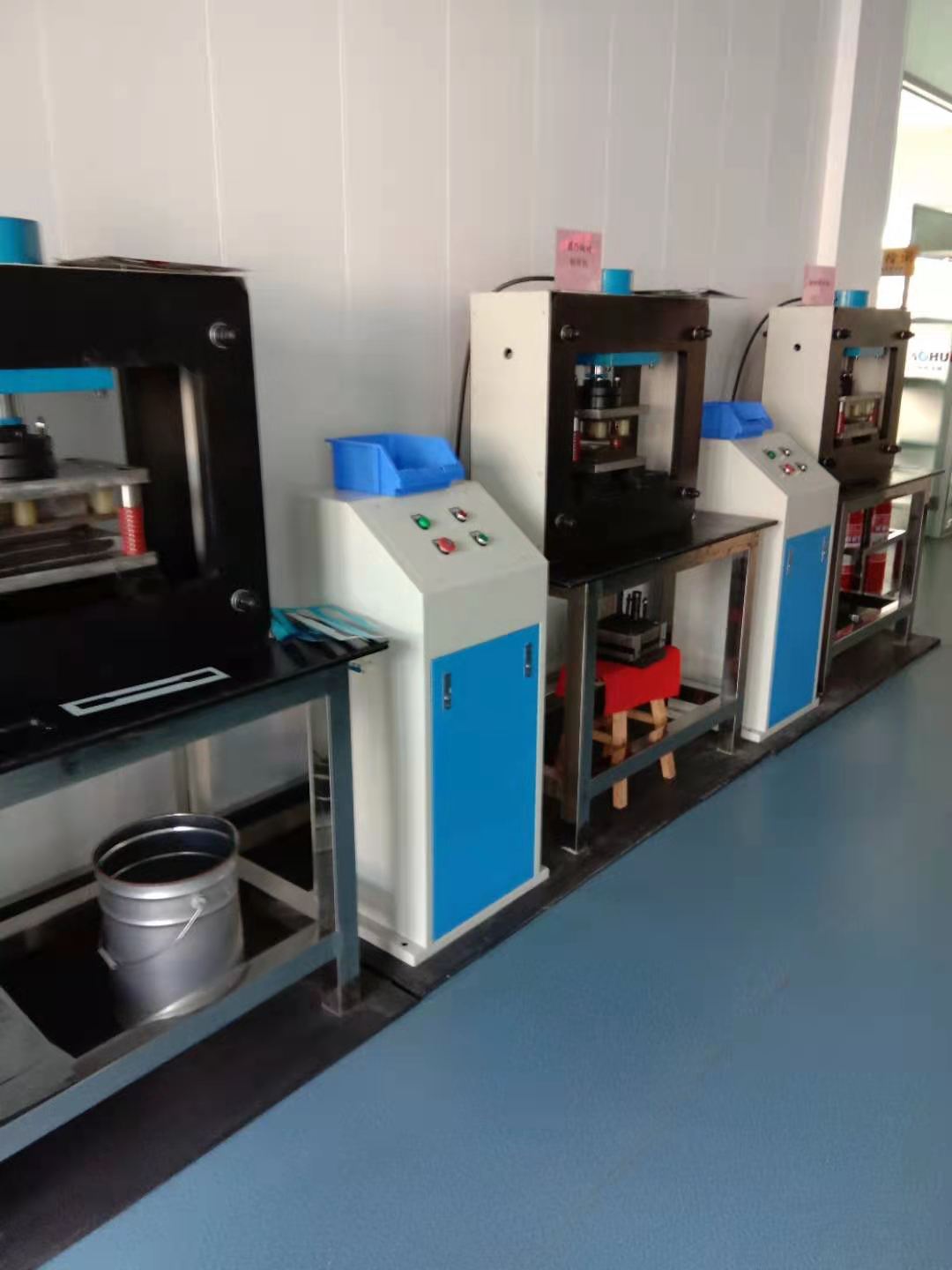

圆型试样制样机
   主要用于压制冲剪试验板材试样,如更换模具或其他附具,还可作为一般压力机使用,拓展更多的使用功能。
该机主要有液压缸,液压源和相应工装模具组成,受力框架采用整体钢板加工而成,刚性好,结构简单,操作方便。液压源采用三相电机驱动高压油泵,安全阀限制最高压力,由手动换向阀实现油路换向,即活塞杆的向下压剪运动和向上复位移动等动作,当手动换向阀在常态即不操作时阀芯处于中间位置,活塞停止移动。液压油的压力由耐震压力表指示,其压力指示值与压剪力由下式计算:
F=P•πR²
F压剪力N;P:压力表指示的油压MPa值;R=140/2=70MM.
液压油牌N46.用量约20升。
主要技术参数:

1、最大压力300KN(20MPa时);
2、活塞直径ф140;
3、活塞最大行程100mm;
4、有效压缩空间260mm;
5、电源380V,3相1.5KW;
主要配置:
1、压力主机一台
2、圆型模具一套
3、说明书、合格证等一套。
