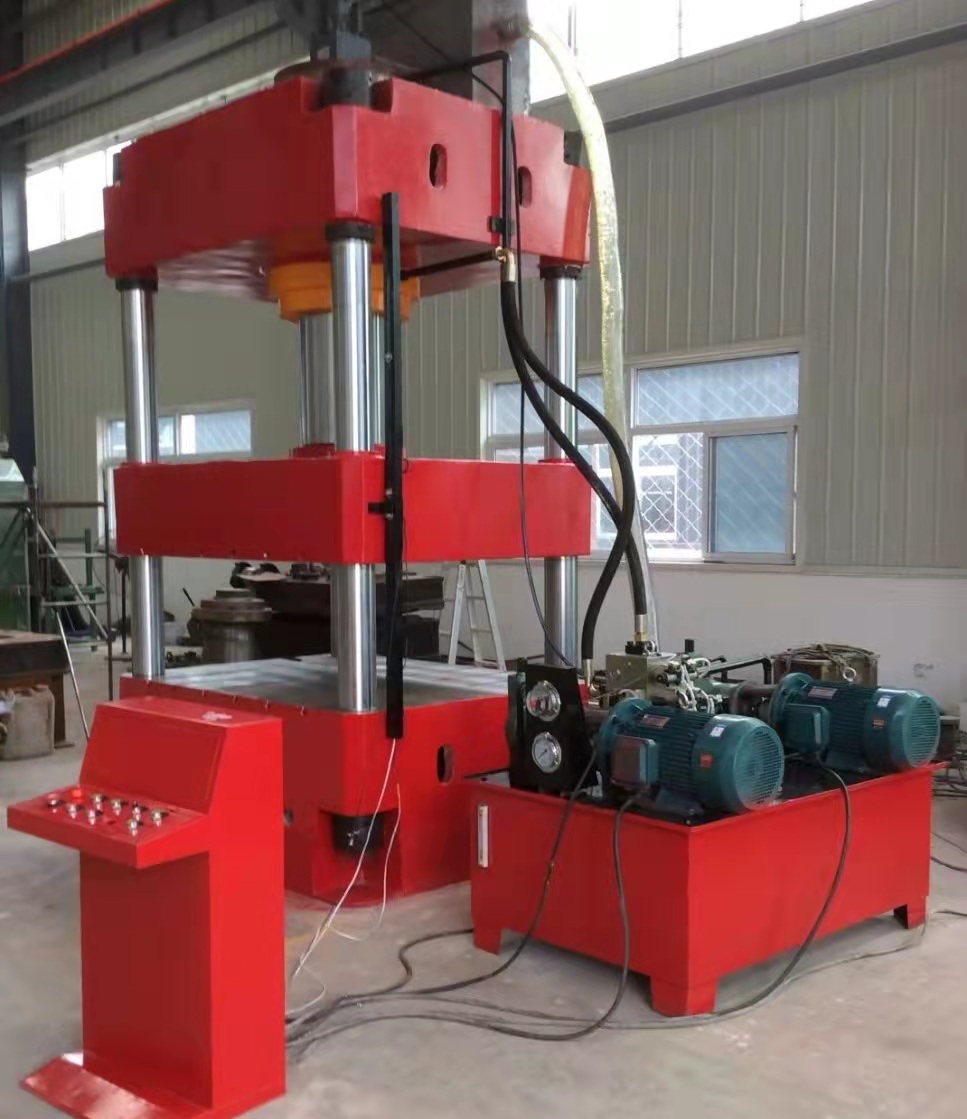

ZJY-400T四柱液压压力机
2021-10-27 14:05admin
ZJY-400T四柱液压压力机
一、功能用途
液压机适用于轴类零件，型材的校正和轴套、管材类的零件的压装，管材等部件的弯曲、压印、套形以及机床、内燃机、轴类、轴承、等维修拆装使用。
二、设备简介
主要有液压缸、液压源、电控控制系统和相应工装模具组成，受力横梁采用铸件加工而成，刚性好，结构简单，操作方便。液压源采用三相电机驱动高压油泵，安全阀限制最高压力，通过换向阀实现油路换向，即活塞杆的向下压缩运动和向上复位移动等动作，通过电控系统进行控制操作，设备具备双手控控制/紧急停车钮/点动对模功能。
1、主机部分：
主机是由横梁、导向杆、油缸、操控系统组成，
2、液压系统；
3、产品特点
液压机的操作方式设有半自动操作方式。操作方式采用电转换开关进行选择，按钮集中控制。
油缸密封选用进口的密封圈。
液压系统设有油位指示和过滤系统。
|
序号 |
项目 |
单位 |
400T |
|
1 |
公称压力 |
KN |
4000 |
|
2 |
主油缸最大工作压力 |
Mpa |
20 |
|
3 |
系统压力 |
Mpa |
20 |
|
4 |
主油缸回程力 |
KN |
260 |
|
5 |
主油缸最大行程 |
mm |
900 |
|
6 |
滑块最大行程 |
mm |
900 |
|
7 |
压机开口高度 |
mm |
1300 |
|
8 |
工作台有效面积 |
mm |
（左右*前后）1100*1100 |
|
9 |
最小模具闭合高度 |
mm |
400 |
|
10 |
活动横梁有效面积 |
mm |
（左右*前后）1300*1300 |
|
11 |
工作台离地高度 |
mm |
750 |
|
12 |
活动横梁到工作台面距离 |
mm |
最大 |
1600 |
|
mm |
最小 |
700 |
|
13 |
活动横梁升降速度 |
Mm/s |
下行 |
0-200可调 |
|
Mm/s |
加压 |
0-25可设定 |
|
Mm/s |
回程 |
0-200可调 |
|
14 |
设备总重 |
T |
22 |
|
15 |
总功率 |
kw |
28 |
