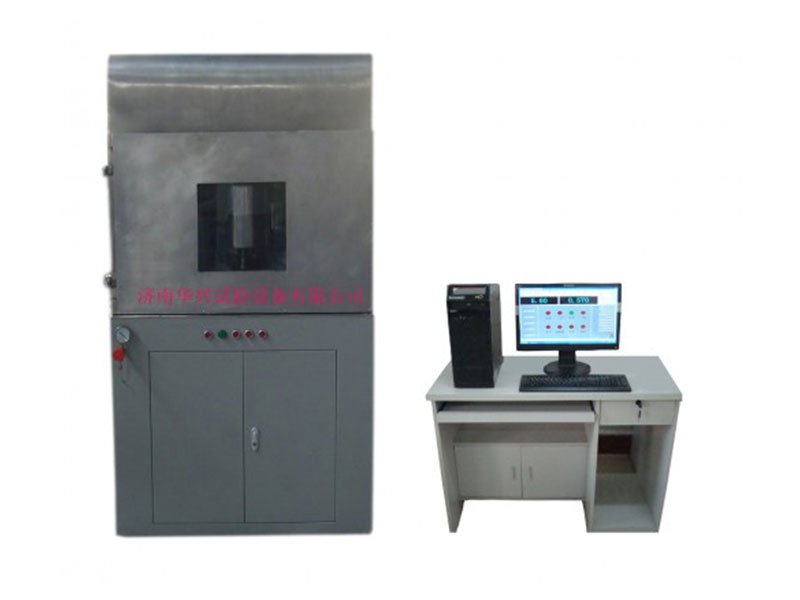

微机控制高温真空摩擦磨损试验机
一、产品简介
该试验机主要以滚动摩擦的形式,在规定的试验条件下用于评定金属、合金轴承、粉末冶金、陶瓷等工程材料及其表面改性处理后的摩擦磨损性能。可在室温至1000℃条件下，在无油润滑及浸油润滑以及改变负荷、速度、时间、摩擦配偶材料、表面粗糙度、硬度等参数的各种情况下进行试验。可用于测量材料温升、摩擦系数、摩擦力、摩擦力矩等参数。配有销盘和端面两种摩擦副，也可自行按照该机的摩擦副安装接口尺寸开发其他形式的摩擦副进行摩擦磨损的基理研究以及试验方法的研究等。该机适用于摩擦学研究和其它专业领域，在石油化工、大专院校、研究院所等部门具有广泛的用途。
二、功能特点
该机由机座及机架、主轴及其交流伺服驱动系统、摩擦副盘及试样装夹装置、试验力闭环伺服施加系统、各试验参数电子测量系统、计算机及数据采集板卡和专用控制软件等部分组成。主轴的驱动由交流伺服电机及其控制系统组成，该系统可在其整个转速范围内实现恒转矩输出，且可在极低的转速下平稳工作，这样就实现了主轴在大范围内的无级调速，满足了不同研究者的需求。
试验力的施加采用闭环伺服系统，其大小由操作者在计算机界面上设定、自动恒力控制，施力平稳、可靠、恒定，从而避免了试验力波动对试验结果的影响，该系统由伺服系统和调速系统来实现。该机的主轴转速、转数（试验周期）、试验力、摩擦力矩、摩擦系数、摩擦力、摩擦副温度、试验时间等参数均由计算机控制、实时采集试验数据并可绘制相应的试验曲线（如温度-时间曲线、摩擦力-时间曲线等），可任意存储、调阅、打印输出，数据真实可靠，无人为因素影响。
三、主要技术参数
1．摩擦副：销盘磨损和端面磨损两种
2. 试验力工作范围 10～5000N（无级可调）
3. 试验力示值相对误差 ±1%
4. 摩擦力测量范围 1-300N
5. 摩擦力示值相对误差 ±3%
6．测量最大摩擦力矩 10N.m
7．摩擦力矩示值相对误差 ±2%
8．摩擦力荷重传感器 300N
9. 主轴转速范围 1～2000r/min
10.转速控制精度 ±1%
11.温度控制范围 室温～1000℃
12.温度控制精度 ±2℃
13.试验气氛：真空和气体（Ar, N2等）
14.真空度：10-2托
15.计算机及数据处理范围：专用控制计算机实现对整机和试验过程的的全控制，实时显示各种参数，自动记录摩擦力-时间曲线、摩擦系数-时间、温度-时间等多种曲线。并可存储打印试验报告。
16.主轴电机功率: 1.5kW
17.试验周期控制范围（试验转数）：1—109任意设定；
18.试验时间控制范围：1——9999 S(min)；
19. 时间控制 超预置
20.转数控制 超预置
21.摩擦力控制 超预置
22.电源：380V,50Hz
