50KN电子万能试验机
2021-03-09 09:53admin

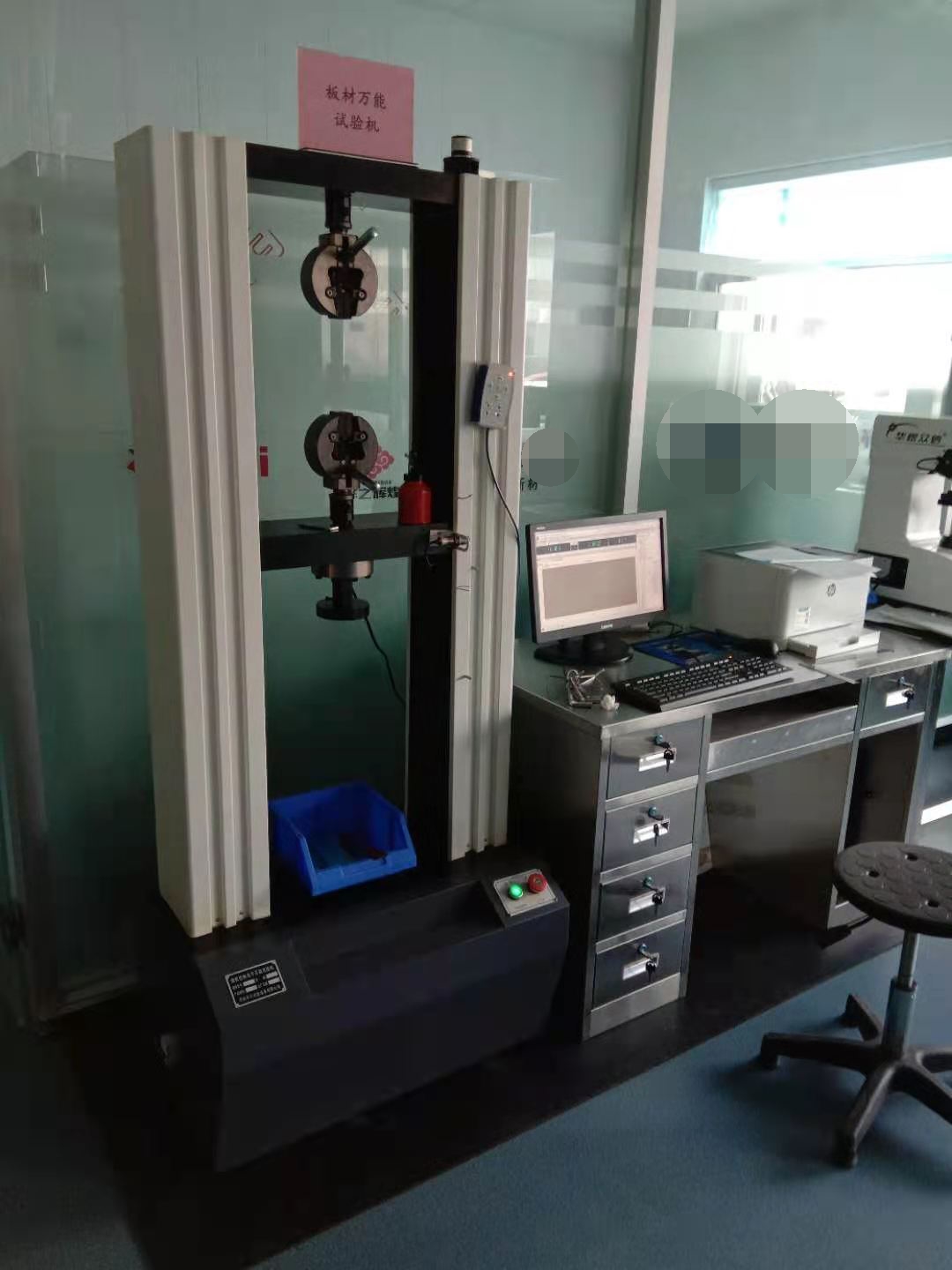

微机控制电子万能试验机
一、功能用途及特点
微机控制电子万能材料试验机符合GB/T228-2010《材料室温拉伸试验方法》、GB/T7314《材料室温压缩试验方法》GB/T232《材料弯曲试验方法》等国标要求。主要用于金属、非金属（岩石、复合材料）等材料的拉伸、压缩、剪切、弯曲等的力学性能测试分析研究。有应力、应变、位移三种闭环控制方式。可求出最大力、抗拉强度、剪切强度、弯曲强度、压缩强度、弹性模量、泊松比、断裂延伸率、屈服强度等参数。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外可根据用户要求配置不同的试验附具。根据GB、MT48-87、CECS22-2005及ISO、JIS、ASTM、DIN等国际标准进行试验和提供检测数据。

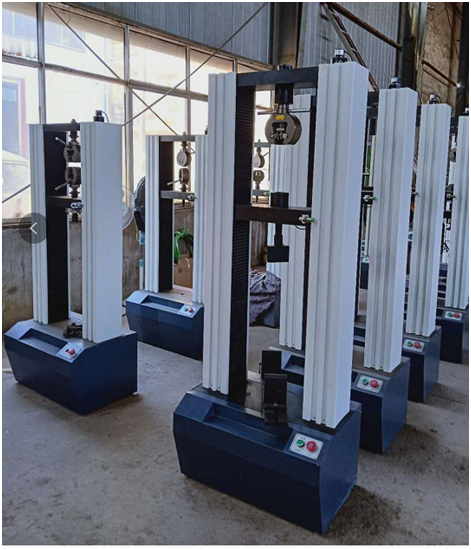

1、 主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2 采用高精度滚珠丝杠，传动高效平稳；
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4 采用高稳定性交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置；
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影队响。
2、自动控制系统
全数字测控系统具有许多先进的特性和技术创新，主要体现在：
1、数据采集系统由4路高精准24位A/D转换通道组成。分辨率达1/500000，全程不分档；
2、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
3、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
4、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
二、主要技术指标
1.最大试验力: 50kN、100KN
2.试验力测量范围:（0.5～100）%FS；
3.试验机准确度等级：0.5级；
4.试验速度范围:0.05—500mm/min,无级数字调速 ，速度任意设定；
5.试验力示值相对误差：示值的±0.5%以内；
6.试验力分辨率: 最大试验力的±1/500000全程不分档，全程分辨率不变。
7.变形示值相对误差：示值的±0.5%以内；
8.变形分辨率：最大变形量的1/300000；
9.位移示值相对误差：示值的±0.5%以内；
10.位移分辨率：0.15µm；
11.有效拉伸空间：600mm
12.力控速率相对误差：设定值的±0.5%；
13.变形速率调节范围：0.02～5%FS/S；
14.整机功率:1KW；
15.工作环境:室温—35℃,相对湿度不超过80%；
16.主机尺寸: 740mm×520mm×1800mm；
17.整机重量：400Kg。
