微机控制电子拉力试验机

2019-11-01 09:12admin

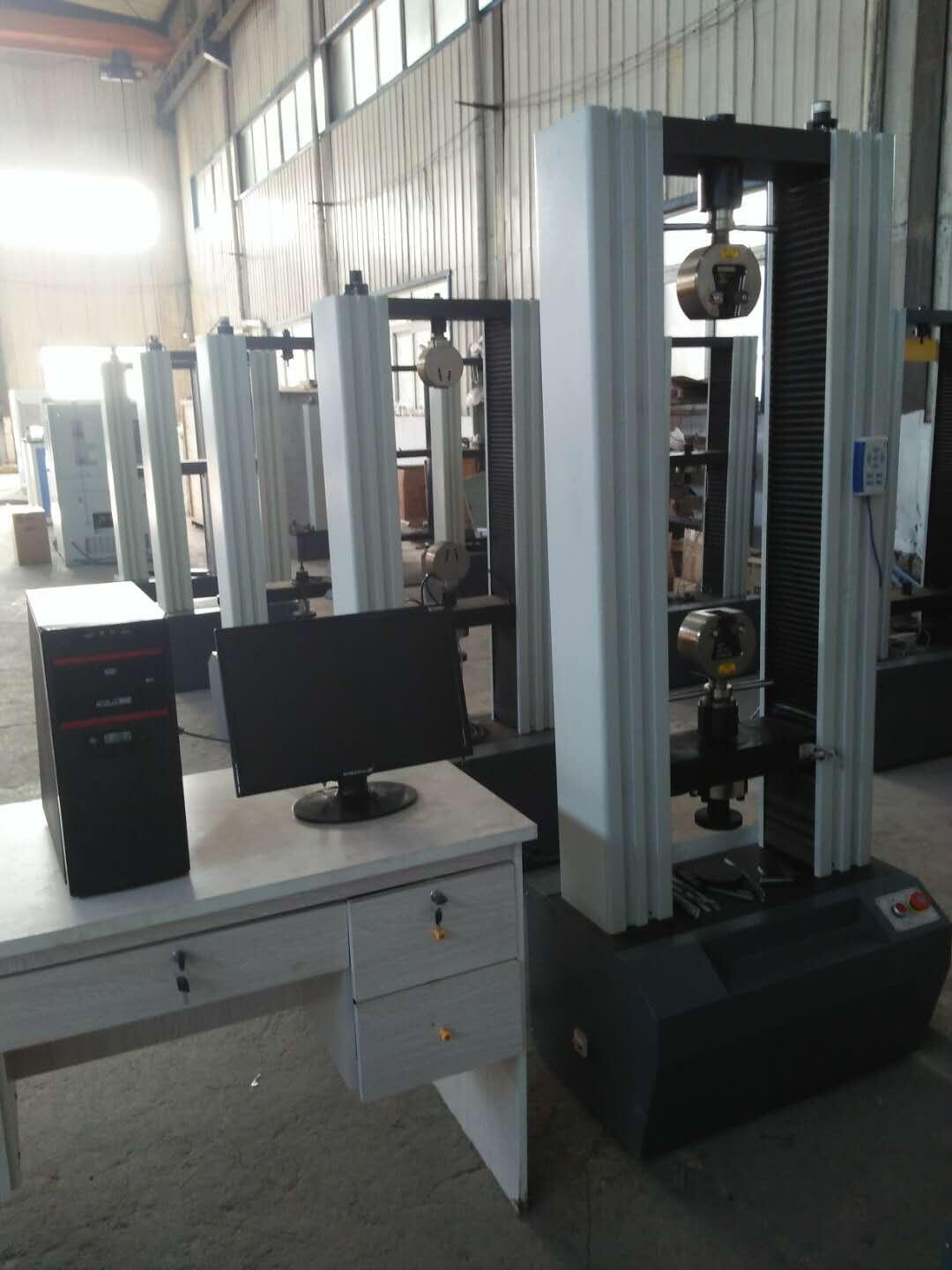

微机控制电子拉力试验机
       龙门式微机控制电子万能材料试验机符合GB/T228-2010《材料室温拉伸试验方法》、GB/T7314《材料室温压缩试验方法》GB/T232《材料弯曲试验方法》等国标要求。计算机系统通过全数字控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验,求出最大力、抗拉强度、剪切强度、弯曲强度、压缩强度、弹性模量、泊松比(需特殊定制)、断裂延伸率、屈服强度等参数。根据GB、MT48-87、CECS22-2005及ISO、JIS、ASTM、DIN等国际标准进行试验和提供检测数据。
 1、 主机
   1.1主机采用高钢度门式框架结构,强度高、变形小;
   1.2 采用高精度滚珠丝杠,传动高效平稳;
   1.3 传动部分采用圆弧齿同步带传动,传动过程中双向无间隙;
   1.4 采用高稳定性交流伺服电机及驱动系统,确保传动平稳,力矩稳定,具有过流、过压、过载等保护装置;
   1.5 夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;
   1.6 特殊工艺保证试验机同轴度,很好的消除了不规则试样对传感器的影队响。
 2、自动控制系统
   全数字闭环测控系统具有许多先进的特性和技术创新,主要体现在:
  1、实现了试验力、试样变形、横梁位移和试验进程的全闭环控制;
  2、数据采集系统由4路高精准24位A/D转换通道组成。分辨率达1/500000,全程不分档;
  3、选用BB、AD、Xilinx等原装名牌集成器件,全数字化设计;
  4、符合PCI总线标准,微机自动识别和安装,做到“即插即测”;
  5、电子测量系统无电位器等模拟元件,保证互换性,方便维修更换。
主要技术指标
1. 最大试验力:5KN;10kN;20KN;50KN;100KN(根据需求选择)
2. 试验力测量范围:满量程的 0.5%--100%FS
3. 试验力示值误差:优于示值±0.5%
4. 试验力分辨力:最大试验力的±1/500000全程不分档,且全程分辨率不变
5. 变形测量范围: 0.5%-100%FS
6.变形示值误差:优于示值±1%
7.变形分辨力:最大变形的1/300000
8.位移示值误差:优于示值±1%
9.位移分辨率:0.025um
10.力控速率调节范围:0.005—5%FS/s
11. 力控速率控制精度:速率<0.05%FS/s时,为设定值的±2%以内
                    速率≥0.05%FS/s时,为设定值的±0.5%以内
12. 变形速率调节范围:0.005-5%FS/s
13. 变形速率控制精度:速率<0.05%FS/s时,为设定值的±2%以内
                      速率≥0.05%FS/s时,为设定值的±0.5%以内
14. 位移速率调节范围:0.001-500mm/min
15. 位移速率控制精度:速率<0.5%FS/s时,为设定值的±1%以内
                      速率≥0.5%FS/s时,为设定值的±0.2%以内
16.有效试验宽度:400mm
17.有效拉伸空间: 600mm
18.有效压缩空间:600mm
